概述
       本設備是一種高效換熱設備，適用于氣-氣，液-液，氣-液對流傳熱，以及用于蒸汽冷凝和液體蒸發傳熱。該產品具有傳熱效率高，污垢自清能力強，節能效果好，體積小、價格便宜、使用可靠等優點。廣泛用于制藥、溶劑、化工、松香、染料、食品等行業的熱能交換、廢熱回收。

板式換熱器的設計特點
一、換熱效率高
       傳熱系數一般可達2000—5000kcal/m²hr℃，比管殼式換熱器高3—5倍。
二、結構緊湊
       因傳熱片緊密排列，與其它形式換熱器相比，占地面積或空間較小。
三、維修方便
       板片緊密組裝在一起，隨時可以拆開維修和清洗。
四、壽命長久

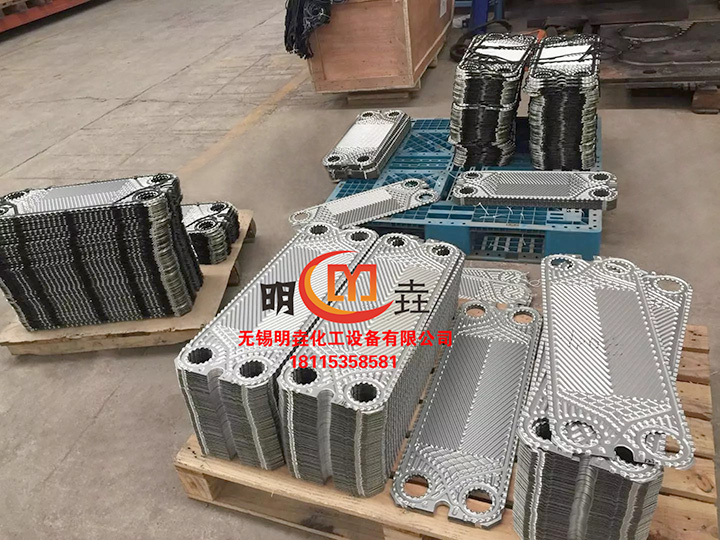

       板片可采用0.6—1.0毫米的304.316.316L不銹鋼板或鈦合金薄板壓制而成，可耐各種腐蝕介質。
五、組裝靈活不串液
       可根據用戶不同換熱面積的要求組裝成機，如要改變初始功率，通過增減板片即可。另由于板片通道是雙密封的，紋泄液流道行成可通汽的安全區域，從而避免了兩種介質串通的可能。

板式換熱器技術參數

型號	BR08	BR15	BR20	BR25	BR30	BR40	BR55
單片換熱面積	0.08m2	0.15m2	0.20m2	0.25m2	0.30m2	0.41m2	0.55m2
外形尺寸	200×600	785×275	955×325	955×325	990×390	1210×400	1400×490
板片間距mm	2.6	2.6	5.0	3.5	5.0	3.6	3.8
通孔直徑mm	40	50	65	65	80\100	100	125
設計壓力	1.2Mpa	1.2Mpa	1.0Mpa	1.2Mpa	0.8Mpa	1.2Mpa	1.0Mpa
設計溫度（ ℃ ）	150	150	150	150	150	150	150
Max流量	20t/h	30t/h	60t/h	60t/h	100t/h	100t/h	200t/h
